Kotak Penggabung Tenaga Surya 6 Tali
Mengapa Memilih Kami
Produk kita
Produk kami meliputi pemutus sirkuit, papan panel, kontaktor AC, meteran, relai, sekering, unit kontrol, dan banyak aksesori listrik lainnya seperti lampu LED.
Sertifikat Kami
Changsong telah memperoleh sertifikasi sistem mutu ISO9001, ISO14001, OHSAS18001, sertifikasi CB, SEMKO, dan sertifikasi CE. Produk kami diterima dengan hangat tidak hanya di pasar domestik tetapi juga di pasar luar negeri dari tahun ke tahun.
Perusahaan kita
Chang Song Electric Co., Ltd. didirikan pada tahun 1995. Dengan lebih dari 35.000㎡ ruang produksi dan 260 karyawan, perusahaan ini telah menjadi salah satu produsen produk listrik industri terkemuka di Tiongkok. Perusahaan ini juga merupakan salah satu pabrik tertua di industri ini, dengan pengalaman hampir 20 tahun dalam memproduksi dan mengembangkan peralatan listrik.
Keuntungan kita
Changsong memiliki pusat R&D modern untuk mengembangkan produk listrik, dengan rangkaian lengkap peralatan cetak dan manufaktur berteknologi tinggi serta dukungan teknis yang kuat. Selain itu, kemampuan desain yang canggih didukung oleh tim teknik kelas satu dengan sistem komputer industri yang unggul.
Produk Terkait
Kotak Penggabung mengambil beberapa rangkaian sumber dan menggabungkannya dalam satu keluaran. Kotak ini biasanya ditemukan di antara modul dan inverter.
Kotak Penggabung 12 masuk dan 1 Keluar
"Efisien dan nyaman, kotak bus DC 12 masuk 1 keluar, desain multi-port untuk memenuhi kebutuhan Anda, membuat manajemen kabel Anda lebih mudah."
Kotak Penggabung Seri CNCSGK CSPVB dapat menampung hingga 36 sirkuit masukan pada 600 VDC, 1000 VDC, atau 1500 VDC. Setiap saluran dilengkapi dengan sekring. Sisi keluaran dilengkapi dengan proteksi petir dan pemutus arus. Ini sangat menyederhanakan pemasangan kabel masukan kabinet distribusi daya DC dan Inverter. Mewujudkan proteksi petir, proteksi hubung singkat, dan proteksi pentanahan.

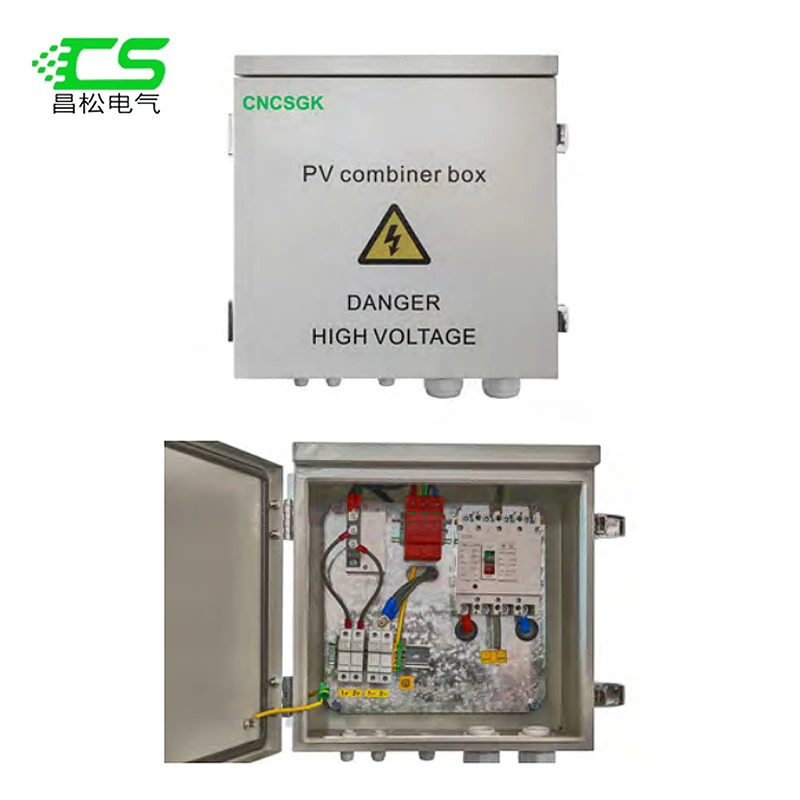

Kotak Penggabung Pemutus Arus DC
Keterangan
-Keandalan tinggi
Dengan SEKERING DC
Dengan Perangkat Proteksi Lonjakan Arus DC
Dengan pemutus sirkuit DC atau sakelar isolasi beban DC.
* Kemampuan beradaptasi yang kuat
Efisiensi dan keamanan tinggi, proteksi petir, proteksi petir busbar DC, stabil dan andal.
- Perlindungan yang efisien: Penggunaan teknologi canggih, secara efektif mencegah kerusakan akibat petir pada peralatan, untuk memastikan pengoperasian peralatan yang stabil.
Kotak bus AC profesional, efisien, aman dan andal, untuk menyediakan dukungan daya yang stabil untuk peralatan listrik Anda!
Kotak sambungan fotovoltaik digunakan dalam sistem pembangkit daya fotovoltaik untuk mengurangi jalur sambungan antara modul fotovoltaik dan inverter. Melalui perlindungan sekering khusus fotovoltaik, pemutus arus, dan pelindung petir, keandalan ditingkatkan, dan pemeliharaan sistem menjadi mudah. Pengguna dapat menurut rentang tegangan DC input inverter, sejumlah spesifikasi modul fotovoltaik yang sama secara seri untuk membentuk rangkaian modul fotovoltaik, dan kemudian sejumlah rangkaian dihubungkan ke busbar petir susunan fotovoltaik, melalui keluaran proteksi penangkal petir dan pemutus arus, akses mudah ke pasca-inverter.
Kabinet terbuat dari pelat baja galvanis celup panas, struktur kabinet aman dan andal, dan memiliki kekuatan mekanis yang cukup untuk memastikan bahwa komponen tidak terguncang atau berubah bentuk setelah pemasangan dan pengoperasian. Kelas perlindungan IP65, dengan tahan air, abu, karat, semprotan garam, untuk memenuhi persyaratan pemasangan di luar ruangan; Hingga 24 susunan fotovoltaik dapat diakses secara bersamaan; Kutub positif dan negatif dari setiap seri baterai dilengkapi dengan sekering fotovoltaik untuk perlindungan, dan dasar sekering dan sekering digunakan bersama-sama untuk mengurangi biaya perawatan pemilik di kemudian hari dan secara efektif melindungi keselamatan pribadi personel perawatan; Bus keluaran DC dilengkapi dengan penangkal petir fotovoltaik. Positif ke tanah, negatif ke tanah, positif dan negatif antara fungsi perlindungan lonjakan positif dan negatif kotak bus dilengkapi dengan unit deteksi cerdas modular untuk mendeteksi arus, tegangan keluaran, suhu kotak, status penangkal petir, status pemutus sirkuit dari setiap rangkaian komponen;
Kotak Penggabung dengan Penangkal Petir
(1) Kinerja proteksi petir profesional, secara efektif menghindari kerusakan pada peralatan listrik, dikombinasikan dengan teknologi proteksi petir canggih, untuk memberikan perlindungan komprehensif bagi sistem kelistrikan Anda.
(2) Jaminan kualitas, teknologi unggul
Kekuatan produksi pabrik, kontrol kualitas yang ketat, untuk memastikan bahwa setiap produk memenuhi standar industri.
(3) Layanan tim profesional yang intim
Tim layanan purna jual, siap memecahkan masalah untuk Anda, sehingga pengguna membeli lebih terjamin
(4) Jaminan menyeluruh untuk membeli tanpa rasa khawatir
Tindakan perlindungan purna jual yang cermat dan bijaksana, sehingga pengguna membeli tanpa khawatir
Apa itu Solar Combiner Box 6 String?
Kotak penggabung surya yang dirancang untuk enam untai adalah penutup listrik yang secara khusus dirancang untuk sistem fotovoltaik (PV). Kotak ini berfungsi untuk menggabungkan keluaran DC dari enam untai panel surya menjadi satu keluaran yang disalurkan ke inverter surya.
Bersihkan Bagian Dalam Kotak Penggabung
Penting untuk menjaga bagian dalam kotak penggabung tetap bersih. Pembersihan dapat dilakukan dengan sabun dan handuk basah yang lembut, tetapi harap jaga agar kotak penggabung tetap kering dengan handuk kering setelah dibersihkan.
Periksa Koneksi Kabel Internal
Harap periksa kembali apakah kotak penggabung telah berhenti bekerja. Kenakan sarung tangan isolasi dan periksa kabel yang terhubung untuk melihat apakah ada kelonggaran dan kerusakan oksidatif di area yang terbuka. Penggantian material harus dilakukan oleh orang yang memiliki pengetahuan kelistrikan profesional.
Ganti Sekring yang Putus
Setelah sekring putus, sekring tersebut tidak dapat digunakan lagi, hanya dapat diganti. Sebelum mengganti sekring, pastikan untuk memperhatikan pemutus arus, lepaskan pemutus arus, dan periksa dengan multimeter sebelum mengganti sekring.
Periksa Pelindung Lonjakan Arus Listrik
Periksa apakah jendela pelindung lonjakan arus berwarna hijau. Jika berwarna merah, berarti pelindung lonjakan arus rusak dan modulnya perlu diganti.
Di dalam kotak penggabung tenaga surya terdapat komponen-komponen yang membantu kotak tersebut menjalankan fungsinya dengan aman, yaitu menggabungkan rangkaian-rangkaian rangkaian individual menjadi satu. Komponen-komponen utama yang dapat ditemukan dalam kotak pada umumnya meliputi pemutus arus, sekring, perangkat proteksi lonjakan arus, sakelar pemutus, dan busbar.
Pemutus Sirkuit DC
Pemutus sirkuit membantu melindungi sirkuit yang masuk ke penggabung dari gangguan listrik yang dapat disebabkan oleh tegangan berlebih. Jumlah dan peringkatnya bergantung pada ukuran sistem surya Anda.
Sekering Surya
Sebagai bagian dari tindakan perlindungan, rangkaian dari susunan panel surya Anda diakhiri dengan serangkaian sekring untuk perlindungan rangkaian. Selama terjadi gangguan, sekring ini akan putus dan memutus rangkaian yang terpengaruh. Sekali lagi, jenis sekring akan bergantung pada ukuran panel dan rangkaian panel surya Anda.
Perangkat Perlindungan Lonjakan Arus
SPD juga merupakan salah satu komponen kotak penggabung PV yang paling penting. SPD menghubungkan sirkuit ke ground, dan menawarkan perlindungan terhadap lonjakan listrik yang mungkin terjadi.
Sakelar Pemutus DC
Ini adalah sakelar yang dapat Anda gunakan untuk memutus daya dengan cepat kapan pun dibutuhkan. Sakelar ini dapat mengisolasi satu bagian sistem, baik dalam situasi darurat maupun untuk keperluan perawatan.
Batang Bus
Ini adalah konduktor mekanis (strip atau rel), dan fungsinya adalah untuk menggabungkan berbagai sirkuit menjadi satu. Pada dasarnya, konduktor ini terletak di belakang komponen yang disebutkan di mana semua kabel diarahkan ke sana sebelum mencapai pemutus arus utama.
Parameter kelistrikan apa yang harus dipertimbangkan saat memilih Solar Combiner Box 6 String?
Parameter Daya Masukan
Daya masukan kotak penggabung surya merupakan salah satu pertimbangan utama dalam proses pemilihan. Parameter ini mengacu pada daya masukan maksimum yang dapat ditahan oleh kotak penggabung surya. Saat memilih, perlu untuk menentukan parameter daya masukan kotak penggabung surya berdasarkan total kapasitas terpasang dan daya yang diharapkan dari pembangkitan stasiun fotovoltaik.
Parameter Tegangan Input
Parameter tegangan input merupakan pertimbangan penting lainnya dalam memilih kotak penggabung surya. Parameter ini mengacu pada tegangan input maksimum yang dapat ditahan oleh kotak penggabung surya.
Jumlah Sirkuit
Menentukan jumlah rangkaian input, biasanya sama dengan jumlah string;
Menentukan jumlah rangkaian keluaran, parameter ini terutama bergantung pada daya sistem dan inverter yang digunakan;
Arus Maksimum
Menentukan nilai puncak terukur untuk rangkaian PV, arus umum berada di bawah 15A dan 20A;
Pilih nomor sirkuit yang tepat dan arus maksimum sesuai dengan kuantitas dan spesifikasi panel surya.
Proteksi Petir
Kotak Penggabung Surya Fotovoltaik (PV) harus memiliki fitur proteksi lonjakan arus untuk menghindari dampak badai petir pada seluruh sistem energi surya.
Perlindungan Arus Balik
Pada sistem on-grid, kotak penggabung surya harus memiliki fitur proteksi aliran balik yang mencegah arus mengalir kembali ke grid yang dapat menimbulkan kerusakan.
Proteksi Beban Lebih & Proteksi Hubungan Pendek
Untuk melindungi sistem dari kelebihan beban atau kerusakan akibat hubungan arus pendek, pilih kotak kombiner surya dengan fungsi ini.
Fungsi Komunikasi
Sistem energi surya modern sering menggunakan pemantauan jarak jauh yang mengunggah data operasi melalui pengontrol utama ke cloud untuk tujuan manajemen/kontrol.
Fungsi Pemantauan
Fungsi pemantauan sangat penting untuk kinerja pelacakan waktu nyata;
Biasanya mencakup tegangan/arus DC serta status sakelar/suhu/kelembapan, dll.
Tingkat Perlindungan
Tingkat perlindungan merupakan indikator penting dalam memilih kotak penggabung surya fotovoltaik. Parameter ini mengevaluasi kinerja perlindungan kotak penggabung surya, termasuk aspek antidebu, antiair, dan antikarat.
Kisaran Suhu & Lingkungan Kerja
Pertimbangkan kisaran suhu kerja dan kondisi untuk kotak penggabung surya;
Konduktor senar pada setiap senar dihubungkan ke terminal sekring. Melalui ini, keluaran Sekring Fotovoltaik untuk masukan Sistem PV Surya digabungkan ke satu konduktor, yang kemudian dihubungkan ke inverter DC-AC/AC-DC. Kotak penggabung juga dapat menjalankan fungsi lain, dan Anda dapat menggunakannya untuk memantau kondisi senar dan peralatan terkait lainnya. Selain itu, Anda dapat menggunakannya untuk mematikan seluruh peralatan dari jarak jauh dengan cepat.
Mereka membantu mengonsolidasikan semua daya yang masuk menjadi satu sumber energi yang solid. Ini membantu mengurangi pemborosan energi. Pada gilirannya, ini juga meningkatkan output secara eksponensial. Terakhir, ini menghemat investasi uang yang besar dan memangkas biaya tenaga kerja. Sekarang, penggunaan kotak penggabung tidak wajib. Anda dapat mengabaikan penggunaannya jika jumlah senarnya lebih sedikit.
Secara umum, Anda tidak dapat menggunakan perangkat ini jika jumlah senarnya kurang dari 4, karena Anda dapat menghubungkan tiga senar tunggal secara langsung ke inverter DC-AC/AC-DC. Oleh karena itu, Anda dapat menggunakan perangkat ini terutama untuk proyek-proyek yang memiliki banyak senar.
Jenis-jenis Kotak Penggabung Tenaga Surya 6 Tali
Kotak Penggabung Tali
Kotak penggabung string merupakan salah satu jenis yang paling umum digunakan dalam instalasi tenaga surya, terutama dalam proyek berskala besar. Kotak ini menggabungkan keluaran dari beberapa string panel surya, masing-masing dengan beberapa modul yang dihubungkan secara seri. String tersebut disambungkan di dalam kotak dan dihubungkan ke inverter atau bus DC utama. Kotak penggabung string dihargai karena kesederhanaannya, skalabilitasnya, dan efektivitas biayanya, sehingga menjadikannya ideal untuk berbagai aplikasi mulai dari atap rumah hingga ladang surya berskala utilitas.
Kotak Penggabung Array
Kotak penggabung susunan melayani instalasi surya dengan jumlah panel surya individual yang lebih banyak, di mana pengorganisasian panel menjadi rangkaian mungkin tidak memungkinkan atau efisien. Alih-alih menggabungkan panel menjadi rangkaian, kotak penggabung susunan menggabungkan keluaran panel individual secara individual. Pendekatan ini menawarkan fleksibilitas lebih dalam desain sistem dan memungkinkan kontrol yang lebih baik atas pemantauan dan pemeliharaan tingkat panel. Kotak penggabung susunan umumnya digunakan dalam proyek surya komersial dan industri, di mana memaksimalkan produksi energi dan keandalan sistem adalah yang terpenting.
Kotak Penggabung Cerdas
Kotak penggabung pintar merupakan teknologi penggabung surya yang paling mutakhir, yang memadukan fungsi pemantauan, komunikasi, dan kontrol yang canggih. Dilengkapi dengan pencatatan data internal, kemampuan pemantauan jarak jauh, dan antarmuka komunikasi (seperti Ethernet atau Modbus), kotak penggabung pintar memungkinkan pemantauan dan diagnostik kinerja secara real-time pada tingkat modul atau rangkaian. Dengan memberikan wawasan yang dapat ditindaklanjuti mengenai kinerja dan kesehatan sistem, kotak penggabung pintar memberdayakan operator untuk mengoptimalkan produksi energi, mengidentifikasi potensi masalah secara proaktif, dan meningkatkan keandalan dan waktu aktif sistem secara keseluruhan. Meskipun kotak penggabung pintar memerlukan investasi awal yang lebih tinggi, manfaat jangka panjangnya dalam hal peningkatan kinerja, efisiensi perawatan, dan manajemen aset membenarkan pengeluaran tersebut, khususnya dalam instalasi surya skala komersial dan utilitas.
Kotak Penggabung DC
Kotak penggabung DC dirancang khusus untuk menggabungkan keluaran DC (arus searah) panel surya dan menyalurkannya ke inverter atau konverter DC/DC. Kotak ini memiliki pemutus arus atau sekring untuk setiap rangkaian atau susunan panel guna memberikan perlindungan arus lebih dan isolasi kesalahan yang sangat baik. Kotak penggabung DC dirancang untuk menahan kerasnya situasi luar ruangan, dengan penutup yang kuat dan segel tahan cuaca yang melindungi komponen internal dari kelembapan, debu, dan suhu ekstrem. Kotak ini merupakan komponen penting dari sistem surya yang terhubung ke jaringan maupun di luar jaringan, yang menyediakan antarmuka penting antara susunan surya dan sistem PV lainnya.
Kotak Penggabung AC
Sementara sebagian besar kotak penggabung menangani daya DC, kotak penggabung AC berperan dalam sistem di mana daya DC diubah menjadi AC (arus bolak-balik) oleh inverter string atau inverter pusat. Kotak penggabung AC menggabungkan keluaran dari beberapa inverter, menggabungkannya menjadi satu keluaran AC yang dapat disalurkan ke jaringan atau didistribusikan di dalam fasilitas. Kotak-kotak ini mengintegrasikan pemutus sirkuit AC, perangkat proteksi lonjakan arus, dan peralatan pemantauan untuk memastikan keamanan dan efisiensi distribusi daya AC. Kotak penggabung AC merupakan komponen integral dari instalasi surya yang terhubung ke jaringan, di mana kotak-kotak ini memfasilitasi integrasi yang mulus dengan jaringan utilitas dan kepatuhan terhadap persyaratan interkoneksi jaringan.
Sertifikasi
Pabrik kami
Pusat R&D modern Changsong Cowns untuk pengembangan produk listrik dengan peralatan cetak dan manufaktur berteknologi tinggi lengkap dan dukungan teknis yang kuat, selain tenaga desain canggih yang didukung oleh tim teknik kelas satu dengan sistem komputer industri yang canggih. Dengan demikian, setiap bagian produk sepenuhnya terjamin kualitasnya, desain ilmiah dan baru serta pengerjaan yang sangat baik.
Tanya Jawab Umum
Tag populer: kotak penggabung surya 6 senar, produsen, pemasok, pabrik kotak penggabung surya 6 senar di Cina, Kotak gardu fotovoltaik, sekering khusus, sekering untuk peralatan rumah tangga, sekering untuk distribusi daya, Kotak Stasiun Fotovoltaik, sakelar slow switching daya dua arah
